島根大学
広島大学
弘前大学
高エネルギー加速器研究機構
東北大学

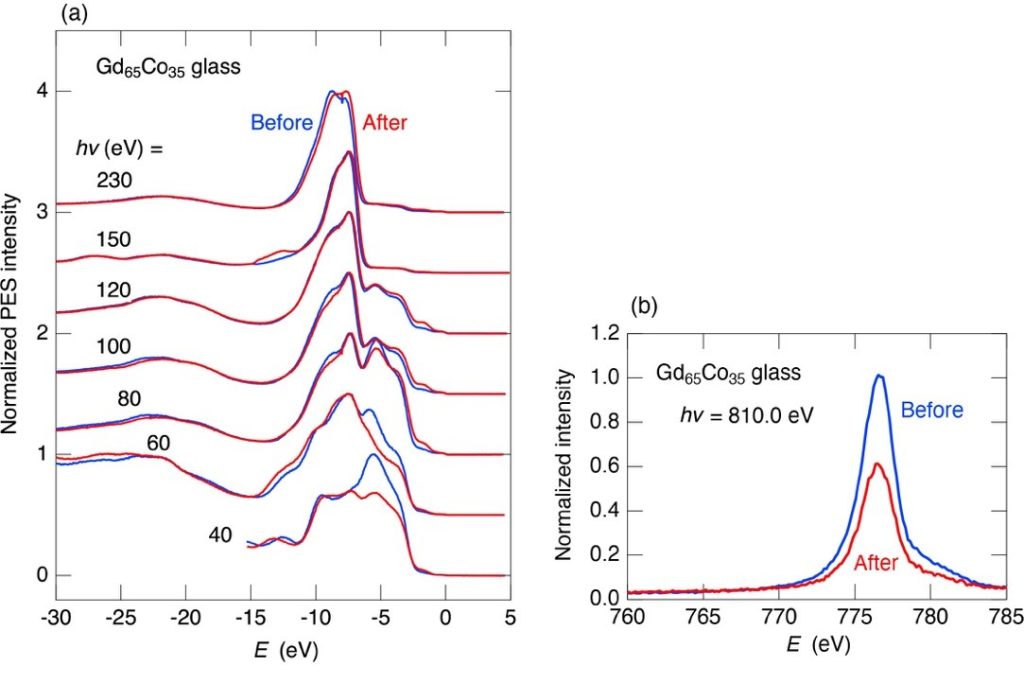

島根大学材料エネルギー学部の細川伸也研究員、小林健太郎研究員、尾原幸治教授は、広島大学、弘前大学、高エネルギー加速器研究機構、および東北大学の研究者と協力して、金属ガラスを対象として、液体窒素温度（およそ摂氏マイナス196度）と室温の間を繰り返し上下させることによる若返り効果によって、ガラスの電子状態が大きく変化することを、放射光を用いて明らかにしました。放射光を用いると、物質中に詰まった電子や空いている電子の状態を、元素やその電子軌道を区別して観測できます。研究に用いた金属ガラスは重い希土類元素のガドリニウム（Gd）と軽い遷移金属元素であるコバルト（Co）からできており、以前私たちが報告した研究では軽いCo元素が温度の上下を繰り返すことにより、Gd原子の直近の位置からやや離れた場所に若返りによって移動することがわかっていましたが、電子状態を観測することができる４つの電子分光法（光電子分光、逆光電子分光、軟X線吸収分光、軟X線発光分光）を用いた今回の研究により、Coの3d電子軌道に所属している電子の状態が大きく変化し、原子配列の変化に対応していることがわかりました。この研究は、放射光を有効に用いて、若返りによるガラスの電子構造の変化を詳しく観測できることを示しています。
この結果は、オランダで刊行される科学雑誌「Scripta Materialia」に令和7年8月26日にオンラインで掲載されました。
本研究のポイント
- 金属ガラスに液体窒素温度と室温の間を繰り返して上下させる「極低温若返り効果」を起こすことで電子状態が変化することが、放射光を用いた実験で詳しく明らかになりました。
- 電子状態はガラス中の構造の変化に対応して大きく変化することがわかりました。
- この研究は、国内の幅広い研究者の協力によって達成されたものです。
詳しくは プレスリリース をご参照ください。
お問い合わせ先
高エネルギー加速器研究機構（KEK）広報室
Tel : 029-879-6047
e-mail : press@kek.jp
